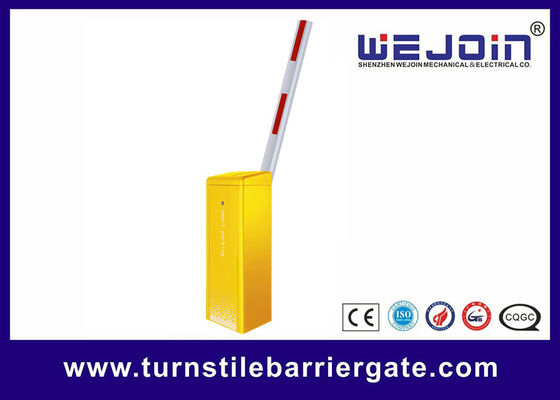

Barrera de estacionamiento de alto rendimiento personalizable y versátil para la seguridad de las instalaciones de estacionamiento
Breve introducción de la barrera automática
El producto consta de cuatro partes: gabinete, mecanismo de transmisión, unidad de control y pluma. Distingue entre instalación a la izquierda y a la derecha, y se utiliza en los sistemas de control de entrada y salida de estacionamientos.
Este producto se divide en tres tipos: barrera con pluma recta, barrera con pluma plegable y barrera con pluma de valla.
Características básicas de la barrera de pluma
1. Impulsado por un motor y equipado con un mecanismo de transmisión de enlace y un resorte de equilibrio, funciona de manera estable y confiable. La vida útil del motor supera los 2,5 millones de veces, y la vida útil del resorte alcanza las 500.000 veces.
2. Todos los modelos son estándar con una función de rebote de detección de obstáculos. Cuando el brazo de la barrera encuentra resistencia durante el proceso de descenso, rebotará automáticamente.
3. Admite la conexión externa de radar, detector de bucle y funciones anti-colisión por infrarrojos. Con una salida de alimentación de CC de 12 V incorporada, puede suministrar energía a dispositivos de radar externos.
Tipo de pluma |
Longitud de la pluma (Metros: M) |
Diámetro del resorte Φ (mm) |
Pluma recta sin goma |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
4.8>L≥3.5 |
Φ5.5 |
|
3.5>L≥2.5 |
Φ4.5 |
|
Pluma recta con goma |
6≥L>5.3 |
Φ6.8+Φ4.5 |
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3.5 |
Φ4.5+Φ4.5 |
|
3.5>L≥3 |
Φ5.5 |
|
3>L |
Φ4.5 |
Interfaz del controlador de la barrera
1. Interfaz de control por cable:
Esta interfaz está disponible para el sistema de estacionamiento, también disponible para que el controlador externo controle la barrera.
2. Interfaz anti-aplastamiento:
Fotocélula infrarroja: a pluma se levantará cuando se cortocircuiten las interfaces "detector de bucle" y "GND" a pluma se levantará cuando se cortocircuiten las interfaces "Fotocélula infrarroja" y "GND" se desconecten.Detector de bucle:
La pluma se levantará cuando se cortocircuiten las interfaces "detector de bucle" y "GND" durante la caída de la pluma; cuando la pluma se mueve a la posición límite superior, la pluma caerá después de que las interfaces "detector de bucle" y "GND" se desconecten.3. Interfaz de salida de relé: La salida de relé se puede configurar para cumplir con diferentes requisitos de aplicación configurando el modo de salida. Para obtener más detalles, consulte el elemento H-16 de la configuración avanzada. El valor predeterminado es que la salida de la señal límite es la siguiente:
Cuando la barrera se abre a la posición límite superior, COM y LmO están conectados;Cuando la barrera se cierra a la posición límite inferior, COM y LmC están conectados;
Durante la apertura y el cierre, COM y LmC, LmO están desconectados.
