Barrera de estacionamiento de alto rendimiento con ciclo de trabajo del 100% para la seguridad de las instalaciones de estacionamiento
Breve introducción de la barrera automática

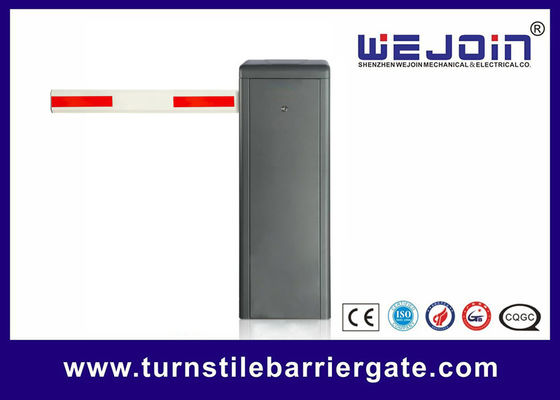

El producto consta de cuatro partes: gabinete, mecanismo de transmisión, unidad de control y pluma. Se distingue entre instalación a la izquierda y a la derecha, y se utiliza en los sistemas de control de entrada y salida de estacionamientos.
Este producto se divide en tres tipos: barrera con pluma recta, barrera con pluma plegable y barrera con pluma de valla.
Datos técnicos de la barrera de pluma
1. Temperatura de trabajo (motor): -35℃~ + 70℃
2. Voltaje de entrada de la fuente de alimentación: AC100~264V
3. Voltaje de entrada del controlador: DC24V±10%, 7.5A
4. Potencia del motor: 180W
5. Humedad relativa: 30%~80%, sin condensación
6. Distancia del control remoto: abierto y sin obstáculos, L≤50M
7. Velocidad de funcionamiento: 1.5~6 segundos ajustables
8. MTBF: 3.000.000 de veces
Tipo de pluma |
Longitud de la pluma (Metros: M) |
Diámetro del resorte Φ (mm) |
Pluma recta sin goma |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
4.8>L≥3.5 |
Φ5.5 |
|
3.5>L≥2.5 |
Φ4.5 |
|
Pluma recta con goma |
6≥L>5.3 |
Φ6.8+Φ4.5 |
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3.5 |
Φ4.5+Φ4.5 |
|
3.5>L≥3 |
Φ5.5 |
|
3>L |
Φ4.5 |
Interfaz del controlador de la barrera
1. Interfaz de control por cable:
Esta interfaz está disponible para el sistema de estacionamiento, también disponible para que el controlador externo controle la barrera.
2. Interfaz anti-aplastamiento:
Fotocélula infrarroja: La pluma se levantará cuando se cortocircuite "Fotocélula infrarroja" y "GND" interfaces mientras la pluma baja.
Detector de bucle: La pluma se levantará cuando se cortocircuite "detector de bucle" y "GND" interfaces mientras la pluma baja; cuando la pluma se mueve a la posición límite superior, la pluma bajará después de que las "interfaces" del "detector de bucle" y "GND" se desconecten.3.
Interfaz de salida de relé: La salida de relé se puede configurar para cumplir con diferentes requisitos de aplicación configurando el modo de salida. Para obtener más detalles, consulte el elemento H-16 de la configuración avanzada. El valor predeterminado es que la salida de la señal límite es la siguiente:
Cuando la barrera se abre a la posición límite superior, COM y LmO están conectados;
Cuando la barrera se cierra a la posición límite inferior, COM y LmC están conectados;
Durante la apertura y el cierre, COM y LmC, LmO están desconectados.
